无线核相器,微机继电保护测试仪品质有保障
更新时间:2025-05-29 21:56:21 ip归属地:浙江,天气:晴,温度:15-28 浏览次数:39 公司名称: 天正华意电气设备(浙江省分公司)
以下是:无线核相器,微机继电保护测试仪品质有保障的产品参数
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 4 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 4 |
工作温度 | 45 |
以下是:无线核相器,微机继电保护测试仪品质有保障的图文视频


无线核相器,微机继电保护测试仪品质有保障,天正华意电气设备(浙江省分公司)为您提供无线核相器,微机继电保护测试仪品质有保障的资讯,联系人:杨经理,电话:【18762195566】、【18762195566】,发货地:平度市平安路2号。 浙江省 浙江省,简称“浙”,是中华人民共和国省级行政区,省会杭州市,地处中国东南沿海,长江三角洲南翼;东临东海,北与上海市、江苏省接壤,南接福建省,西与安徽省、江西省相连;地跨北纬27°02′~31°11′,东经118°01′~123°10′。浙江省下辖11个地级市,37个市辖区、20个县级市、33个县(一个自治县),截至2022年末,浙江省常住人口为6577万人。
无线核相器,微机继电保护测试仪品质有保障产品的真实面貌,远比文字描述来得丰富和生动。点击观看我们的视频,让产品自己为您讲述它的故事。
以下是:无线核相器,微机继电保护测试仪品质有保障的图文介绍
天正华意电气设备(浙江省分公司)拥有一支 工频交流耐压试验装置高素质研发团队,良好的工程师,可根据客户的要求设计 工频交流耐压试验装置。 公司售后服务是一批实力非常雄厚的团队,成熟的机加工、焊接、钣金、喷漆、组装能力,可完成各种标准的客户订单。可根据客户的要求,物料的特性研发出不同款式的 工频交流耐压试验装置,整条生产线质量层层把关,严格的产品测试。

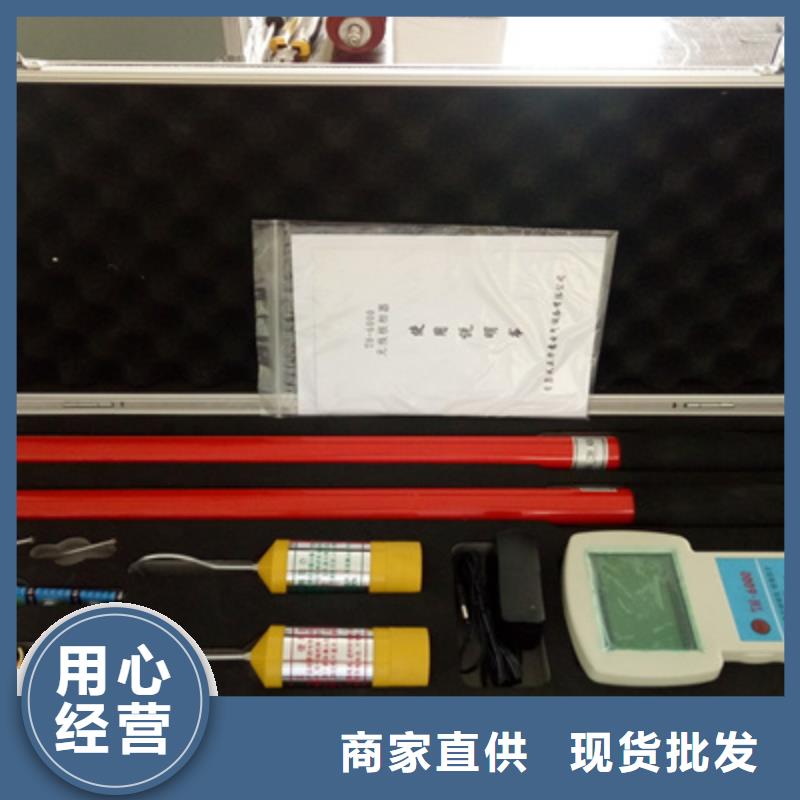

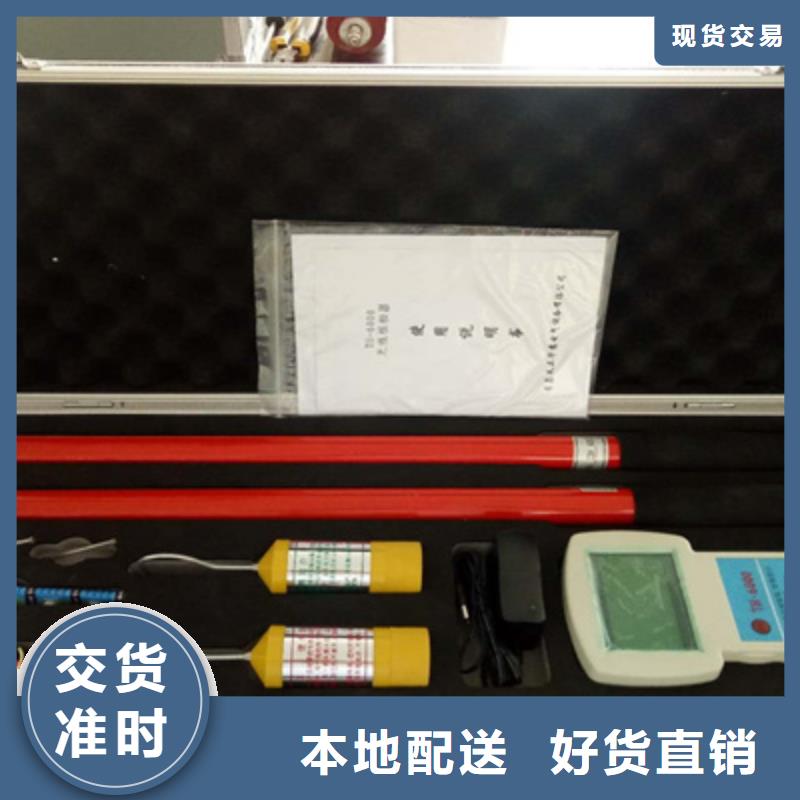

无线核相器传输方式433MHz无线传输传输距离直线距离约160m显示模式3.5寸真彩液晶屏动态显示可挂线径φ168mm的导线、电缆,或168mm×245mm的母排验电范围1V~550kV (50Hz/60Hz自动)频率:45Hz~75Hz分 辨 力0.1Hz频率精度±2Hz(电压36V以上)感应强度调节验电时,按左右箭头键调节电场感应强度,左箭头键减弱,右箭头键增强,分100V、1000V、10Kv、100Kv几档,适合于线路密集的场所,开机默认100V档,感应强。绝缘杆尺寸拉伸后长约5m;收缩后长约1m(5节)数据存储9999组采样速率1~2次/秒仪表尺寸钩式验电器:长宽厚310mm×270mm×52mm无线接收器:长宽厚250mm×100mm×40mm线路电压60kV以下裸导线可以直接接触测试;60kV以上裸导线必须采用非接触测试,验电器逐渐靠近被测导线即可。数据保持测试模式下按HOLD键保持数据,再按HOLD键取消保持退出功能按ESC键退出当前功能界面,返回上级目录接触验电接触验电,只能挂在钩式验电器的A区数据查阅进入数据查阅模式后,箭头键翻阅所存数据无信号指示当接收器没有收到发射信号时动态显示“无连接信号”字样自动关机开机约15分钟后,仪表自动关机,以降低电池消耗电池电压当电池电压低于3.2V时,电池电压低符号显示,提醒充电 仪表质量钩式验电器:486g(含电池)接收器:1.45kg(含电池) 总质量:11.5kg(含绝缘杆和电池)工作温湿度-10℃~40℃;80%Rh以下存放温湿度-10℃~60℃;70%Rh以下无线干扰无433MHz同频信号干扰绝缘强度绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)验电器:2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)接收器:2000V/rms(外壳前后两端之前)结 构防滴漏Ⅱ型
无线核相器高压!危险!操作者须经严格培训并获得相关高压操作认证才能使用本仪表进行现场测试。操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。测试时,严禁同时钩住2条裸导线,会引起2条裸导线短路,禁止。被测线路电压超过600V时须连接绝缘杆使用。严禁用本仪表接触测试超过35kV的裸导线或汇流母线(可接触测试35kV以下的裸导线或汇流母线,或110kV以下具有绝缘外皮的线缆)。非接触式核相:钩式探测器逐渐靠近导线核相,不用接触导线。可测导线或电缆外径Ф168mm,可测母排尺寸168mm×245mm。首次使用应对绝缘杆做耐压试验,必须使用合格的绝缘杆。请使用专配绝缘杆连接该仪表。仪表连接好伸缩绝缘杆后要轻拿轻放,避免与地面冲击造成损坏。请勿于高温潮湿,有结露的场所及日光直射下长时间放置和存放仪表。长时间不用仪表,请定期给电池充电或取出电池。更换电池,注意极性,若无法更换,请联系厂家。拆卸、维修本仪表,必须由有授权资格的人员操作,并定期保养。若本仪表及其他部件有损伤,请禁止使用。由于本仪表原因,继续使用会带来危险时,应立即停止使用,并马上封存,由有授权资格的机构处理。建议绝缘杆每年至少进行一次绝缘强度测试。一. 简介无线高压核相电流表又名全智能无线高压语音核相仪、无线高压核相器、无线高压核相电流表等,由无线接收器、钩式探测器、伸缩绝缘杆等组成。
无线核相器 高压开关柜带电指(显)示器核相探测器不用连接绝缘杆,装好探针,探针插入带电指示器核相,如果电压太低,将辅助测试线插头插入探测器充电孔,辅助测试线夹到接地端子或机柜门上。(此种方法为二次侧核相,其核相结果是否正确,要根据L1、L2、L3与母线的对应关系是否正确来判断。)开关柜PT、CT二次侧取电点核相探测器不用连接绝缘杆,装好探针,探针插入带电指示器核相,如果电压太低,将辅助测试线插头插入探测器充电孔,辅助测试线夹到接地端子或机柜门上。(此种方法为二次侧核相,其核相结果是否正确,要根据L1、L2、L3与母线的对应关系是否正确来判断。)10kV/35kV封闭式高压柜接线T头核相XY探测器连接绝缘杆,装上探钩,探测器接触T头核相,一般都可以不用装探钩接触核相。肘型头核相也可同样操作。五防开关柜核相探测器不能连接绝缘杆,也不要装探针或探钩;将被测开关柜的母排停电,或将手车摇出;再将探测器贴在母排或手车母线上,用松紧带将探测器捆绑固定在母排或母线上;探测器开机,然后开关柜通电核相。10kV/35kV变压器一次与二次间核相X探测器连接绝缘杆和探钩,挂在10kV/35kV变压器的一次线路上(10kV/35kV端);Y探测器连接绝缘杆和探钩,挂在变压器的二次线路上(400V端)核相。五. 电池管理 及时给电池充电,长时间不使用仪表每3个月给电池充电一次。 警告!电池盖板没有盖好的情况下禁止进行测试,否则有危险。 更换电池时,请注意电池极性,否则可能损坏仪表。1.当电池电量不足时,请及时充电,充满电后充电器指示灯转绿色。2.若更换电池,先确认仪表处于关机状态,松开接收器电池盖板的螺丝,打开电池盖板,换上新电池,或松开探测器底座的4枚螺丝,打开底座更换电池。注意电池规格极性,盖好电池盖板,拧紧螺丝。3.按POWER键看能否正常开机,若不能开机,请按第2步重新操作。4.若用户无法更换电池,请与厂家联系。
无线核相器仪器自检方法按下图将发射器连接自检测试线,发射器启动,蜂鸣器鸣叫,红绿两指示灯交替闪烁。接收主机开机,在近程核相模式下显示对应发射器信息,则发射器与主机工作均正常。提示:(1)自检时两发射器与接收主机的距离大于0.5米为宜。当距离小于0.2米时,可能只连接了1个发射器而主机显示2个发射器信息。此现象为正常现象,不影响仪器使用。当2个发射器都接电时,仪器显示不受短距离影响。(2)自检测试线内部串有2M电阻,测试时人接触鳄鱼夹不会触电。(3)自检测试相位差为180度左右时,将任一自检线插头反转,则相位差变为0度左右,反之亦然。六、近程核相1、高压输电线路核相(高压核相)将X和Y发射器连接绝缘杆,同时挂接在高压线路上,接收主机开机选择近程核相模式,即可显示并播报核相结果。原理图如下:2、高压开关柜带电显示器核相(低压核相)将X和Y发射器弯钩替换为尖头端子,并插入带电显示器,再将接地线DC端插入发射器接地孔(也是充电孔),鳄鱼夹接地,接收主机开机选择近程核相模式,即可进行测量。发射器使用方法如下图:提示:由于带电显示器的主要作用是显示开关柜是否带电,并非标准的核相点,且不同厂家、不同时期、不同标准的带电显示器会产生不同程度的移相问题,且带电显示器L1、L2、L3与母线的对应关系不一定正确,若核相结果异常则应在一次线路上进行核相。
选购无线核相器,微机继电保护测试仪品质有保障来浙江省找天正华意电气设备(浙江省分公司),我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求,选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。
