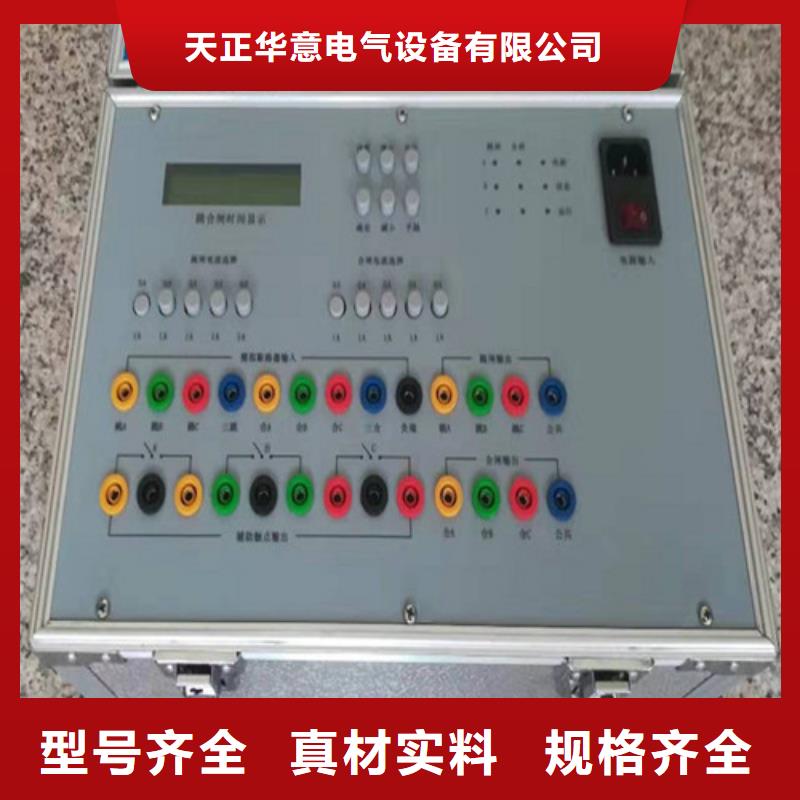

模拟断路器 模拟断路器与保护测试仪配合进行保护装置整组传动试验系统接线图模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，别一路不接。在保护装置的测试过程中，模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。图4 接入实际二次回示意图在图4中，“断路器接线”是指黑框内的接线为实际断路器在二次回路中的接线，“断路器模拟装置”黑框内的接线为试验时断路器模拟装置在二次回路中的接线。当断路器在系统故障时的跳闸方式为分相跳闸时，模拟断路器的输出接点按A、B、C的相别分别接入测试仪；当断路器在系统故障时的跳闸方式仅为三相跳闸时，模拟断路器的输出接点可以任意接入测试仪A、B、C的某一相；模拟断路器装置的常开或常闭输出接点对应于二次回路中（不包括操作回路中与跳、合闸线圈串联的断路器辅助接点）断路器的常开或常闭接点，可根据试验需要接入保护装置中。模拟断路器与测试仪的接线是将断路器模拟装置的接点输出（模拟实际断路器辅助接点）的常开或常闭接点接入测试仪的开入量端子。
