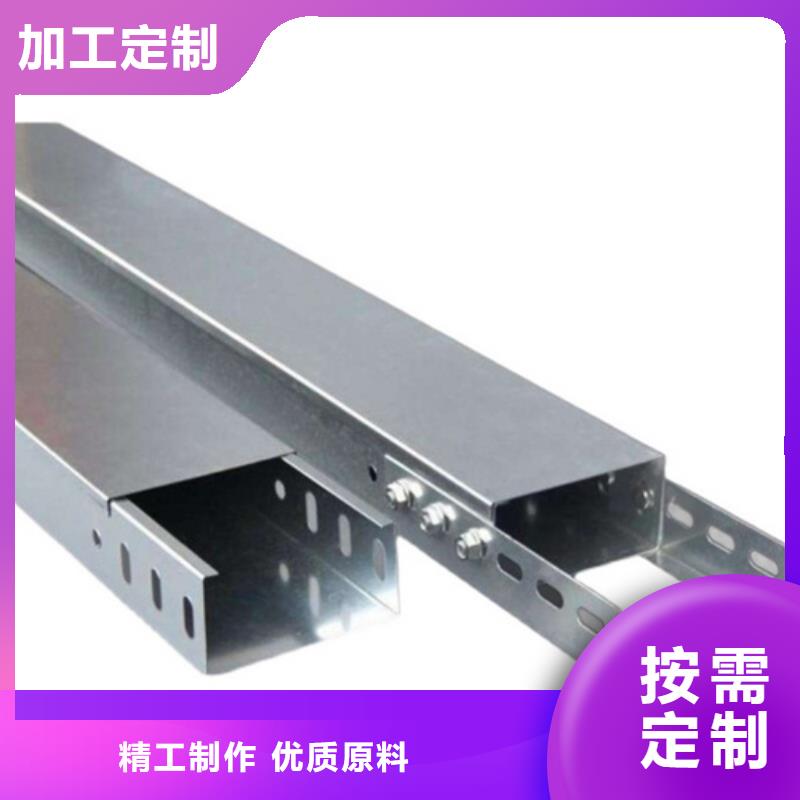

镀锌电缆桥架防火电缆桥架的材质是钢质骨架采用冷轧板经机械加工制造而成，具有承载能力高，使用寿命长的特点。钢质骨架的断面整齐无毛刺尖角，槽内光滑平整无尖锐凸起。加工成型后断面形状均匀、无弯曲、拧曲、裂缝、边沿等缺陷。 钢制骨架外喷涂防火涂料，是一种钢结构保护产品，它精选高分子合成树脂为成膜物质，加以阻燃剂、发泡剂、炭化剂及高温耐火材料配制而成的。它在高温条件下，涂层发生连续发泡膨胀效应，形成柔韧的海绵状的炭化隔热层，使承载的钢结构不会因高温烈焰的作用而急剧软化变形，强度不会急剧下降。外表防火涂料层喷涂要求均匀、光洁、无明显色差，且保证防火板与桥架固定可靠。 防火电缆桥架颜色多种，可根据装修风格，选择配套的防火桥架颜色，防火桥架是目前桥架行业的宠儿。

本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设 1．2　电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1．3　由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3 电缆桥架组装图 1.4　金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: 1．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接； 2．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线小允许截面积不小于4mm2； 3．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 1．5　电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 1．6　电缆桥架处如有防火要求的场所，应采取防火隔离措施。 12．2 施工准备 2．1　技术准备: 1．按照已批准的施工组织设计（施工方案）进行技术、交底。 2．施工执行工艺标准、图集、规范齐全。 3．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 4．根据施工图或施工所用电缆应作好电缆牵引力的计算。 1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。 2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。 3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。 4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。 5.托盘、梯架的宽和高度，应按下列要求选择: (1)电缆在桥架内的填充率，电力电缆不应大于40％；控制电缆不应大于50％。并应留有一定的备用空位，以便今后为增添电缆用； (2)所选托盘、桥架规格的承载能力应满足规定。其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载； (3)工作均布荷载下的相对挠度不宜大于1/200。 托盘、梯架直线段，可按单件标准长度选择。单件标准长度一般规定为2、3、4、6m。托盘、梯架的宽度与高度常用规格尺寸系列如表12.2.4-1
